数据采样

按周期或触发条件，把变量区数据记入采样缓冲，供数据记录表格、数据曲线等控件引用。这是工程设置，不是画布上拖入的控件。

能做什么

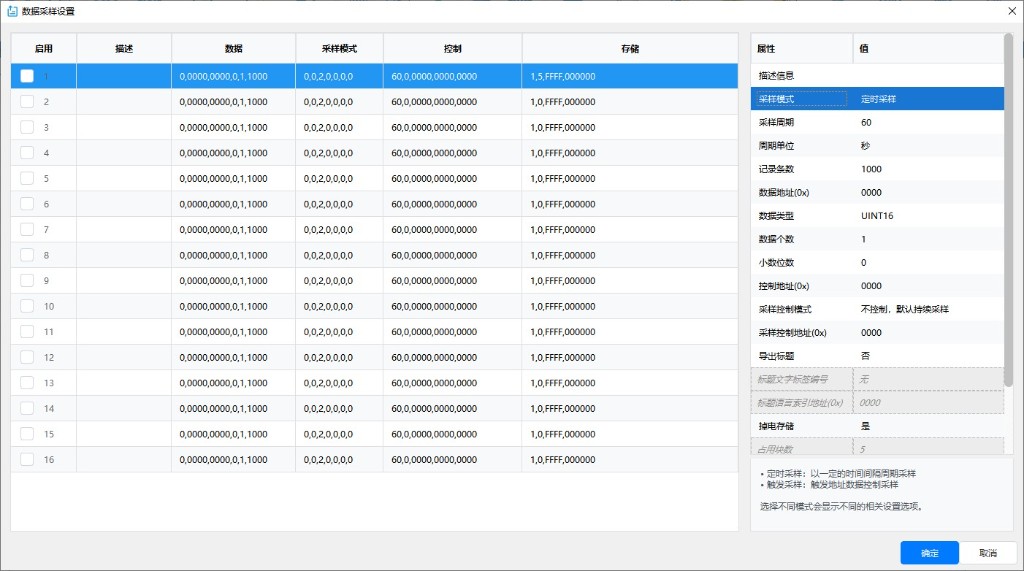

打开工程后，在窗口顶部工程标签的 工程设置 分组点 数据采样，打开对话框 数据采样设置。左侧最多 16 条采样任务，勾选启用后，在右侧填写该条的地址、类型、条数、定时 / 触发方式与存储方式。

运行时屏端自动采样；MCU 可通过控制地址用 0x82 清除或导出数据，并读取状态字。曲线与记录表通过 数据采样编号（对应左侧行号 1～16）引用本处配置。

演示加载中…

左侧列表选中一行后，右侧显示该条属性；点某一属性行，可在右下角阅读该项说明。改完后点确定。

下表对应右侧属性栏。换采样模式、数据类型或是否掉电存储时，部分项会显示、隐藏或变灰，以对话框当前状态为准。

配置	说明
描述信息	本条采样的备注，对应左侧「描述」列
采样模式	定时采样：按间隔周期采样；触发采样：由触发地址上的数据控制采样
采样周期 / 周期单位	定时模式：间隔 0～65535，单位为秒或毫秒。周期小于 1 秒或单位为毫秒时不支持掉电存储
触发模式 / 触发地址(0x) / 复位	触发模式才出现。上升沿 / 下降沿 / 数据变化；上升、下降沿可在采样后复位触发地址
记录条数	10～1000000；满后通常循环覆盖最新数据。实际条数还受单条大小和 Flash 容量限制
数据地址(0x)	每次采样读取的变量起始地址
数据类型 / 数据个数	UINT16～STRING 等；个数为连续采集长度（1～1000）。STRING 时可出现高低位互换
小数位数	数值类型时有效，导出或显示用，0～15
控制地址(0x)	ADDR 写清除 / 导出命令；ADDR+1 状态；ADDR+2 自定义导出文件名地址
采样控制模式 / 采样控制地址(0x)	不控制（默认持续采样）/ 非 0 时采样 / 为 0 时采样
导出标题	勾选后可编标题文字标签编号、标题语言索引地址(0x)
掉电存储	是：写入 Flash，右侧显示只读占用块数（每块 4096 字节）；否：改用变量区，出现存储起始地址(0x) 与只读占用变量数(0x)
