变量地址与地址地图
能做什么
为控件绑定 变量存储地址，供 MCU 通过串口读写；VGUS Next 支持 地址自动分配，并通过 地址地图 可视化查看占用范围与冲突，缩短排查时间。
💡 适用场景
发布前用地址地图整体扫一遍；联调时以属性面板与地图中的地址为准，与 MCU 变量表保持一致。
操作步骤

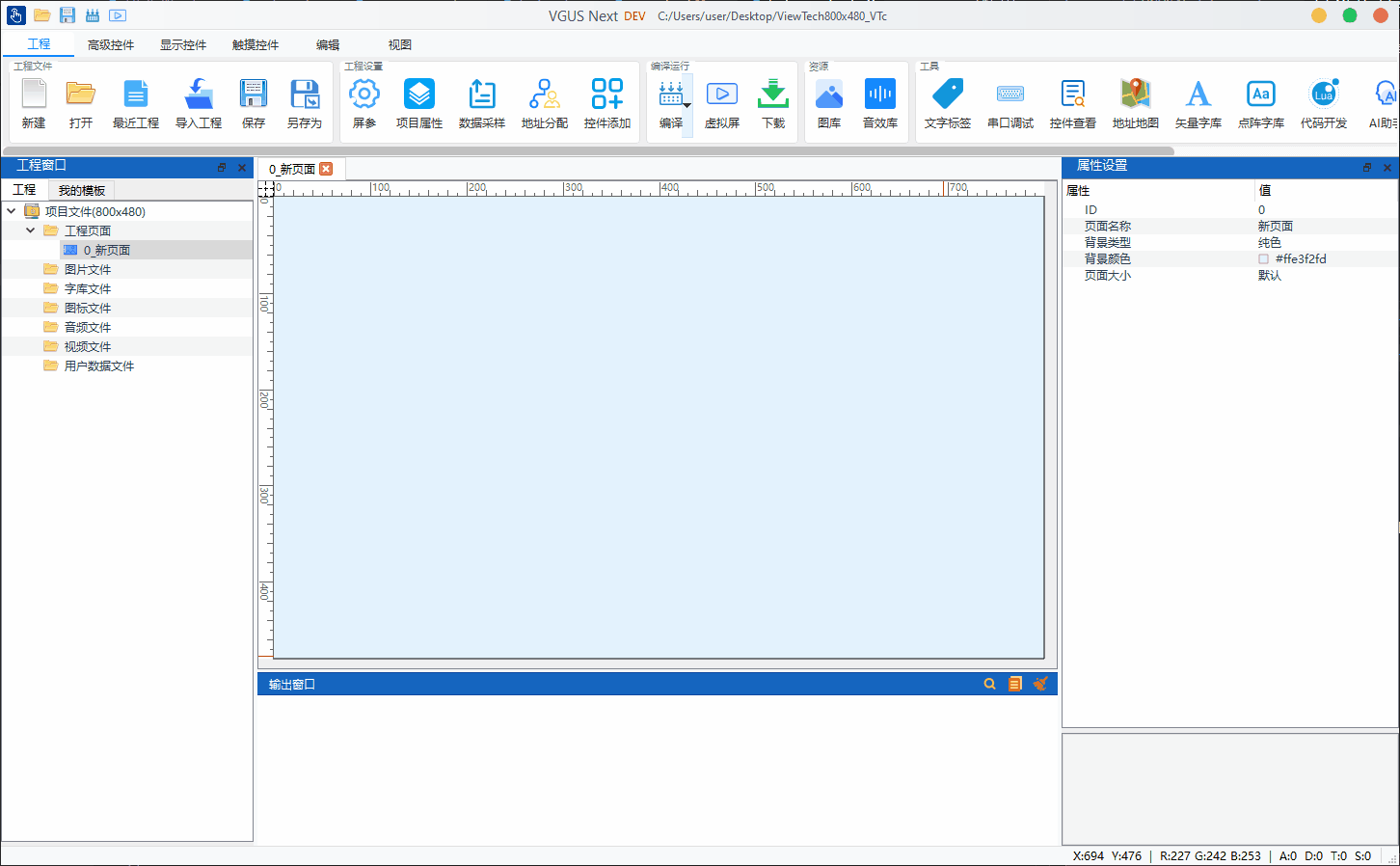

- 选中控件，在 属性设置 中找到变量地址相关项（如变量存储地址、长度等）。
- 需要新地址时，在窗口顶部「工程」页使用 地址分配，由软件按规则分配未占用区间，避免手工记错。
- 打开 地址地图（同一页的工具分组），查看各地址段的占用情况；冲突或重叠会以可视化方式呈现，便于定位问题控件。
- 若发现冲突，回到属性设置调整地址或长度，或改用地址分配；修改后再次查看地址地图确认无重叠。
- 与 MCU 联调时，以地址地图与属性设置中的地址为准，确保读写指令与控件绑定一致。
演示加载中…
注意
- ⚠️ 同一地址段被多个控件占用会导致运行异常，发布前建议在地址地图中整体检查。
- ⚠️ 地址长度需与数据类型匹配（如 16 位、32 位、字符串长度等），具体以控件属性说明为准。
- 💡 地址分配后若再手动改地址，请同步更新 MCU 侧变量表文档。
