工程管理
能做什么
在 VGUS Next 中创建、打开与保存工程，管理多页面界面，通过工程树快速定位页面与资源，并用 工程分析 查看控件占用、素材引用与未使用资源。
💡 与旧版组态的差异
页面与背景图是分开的：多页可以引用同一张图，纯色背景甚至不必导入图片；误删背景图也不会把该页上的控件布局一起删掉。
操作步骤

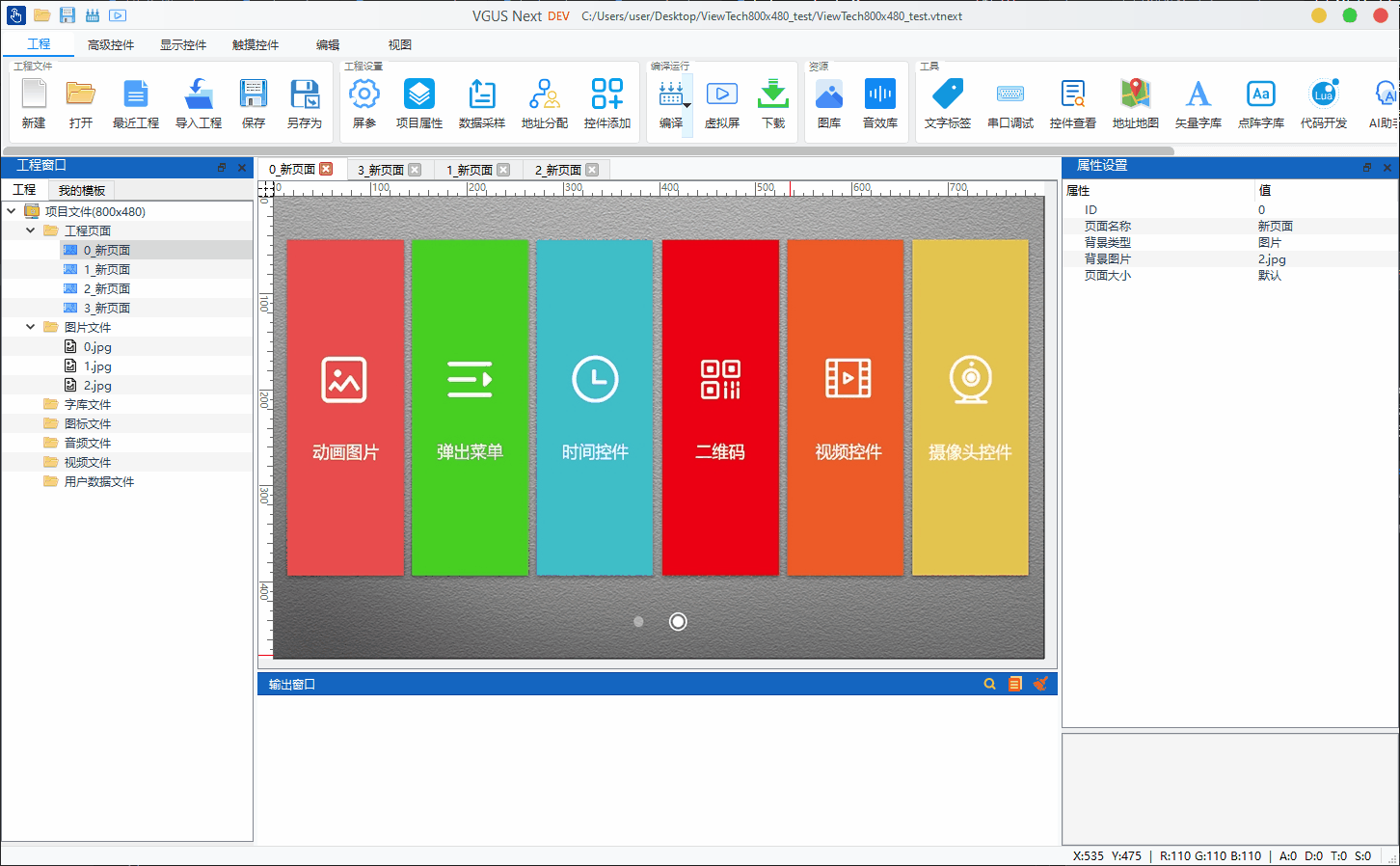

- 新建工程：在窗口顶部点 新建，在「屏幕属性」中设置 产品系列、存储空间、分辨率 和 旋转角度（分辨率需与屏型号一致），并指定工程名称与保存路径。
- 项目属性：工程创建后，可在窗口顶部打开 项目属性（对话框为「项目属性设置」）修改产品系列、分辨率等。
- 屏参：波特率、帧头等系统参数在窗口顶部的 屏参（对话框为「屏参配置」）中单独设置，不要与项目属性混用。
⚠️ 不要混用两个对话框
项目属性 管产品系列与分辨率；屏参 管波特率、帧头等通信参数。二者入口相邻，修改时不要搞混。
- 打开工程：选择「打开工程」，选中已保存的工程文件，加载后工程树与设计区恢复上次编辑状态。
- 保存工程：使用「保存」或「另存为」将工程写入本地；建议为工程取有意义的名称并定期保存。
- 页面与背景：在工程树的 工程页面 与 图片 节点中管理页面和背景资源，详见下一节。
- 工程树导航：展开工程根节点、各页面及字库/图标等资源，单击页面在设计区打开对应画布；单击图片或图标时，下方可出现资源预览。
演示加载中…
页面与背景
旧组态习惯里「一页等于一张全屏图」。VGUS Next 把 页面 和 图片 分成两个节点：页面只保存该页的控件与布局；背景是可选引用。

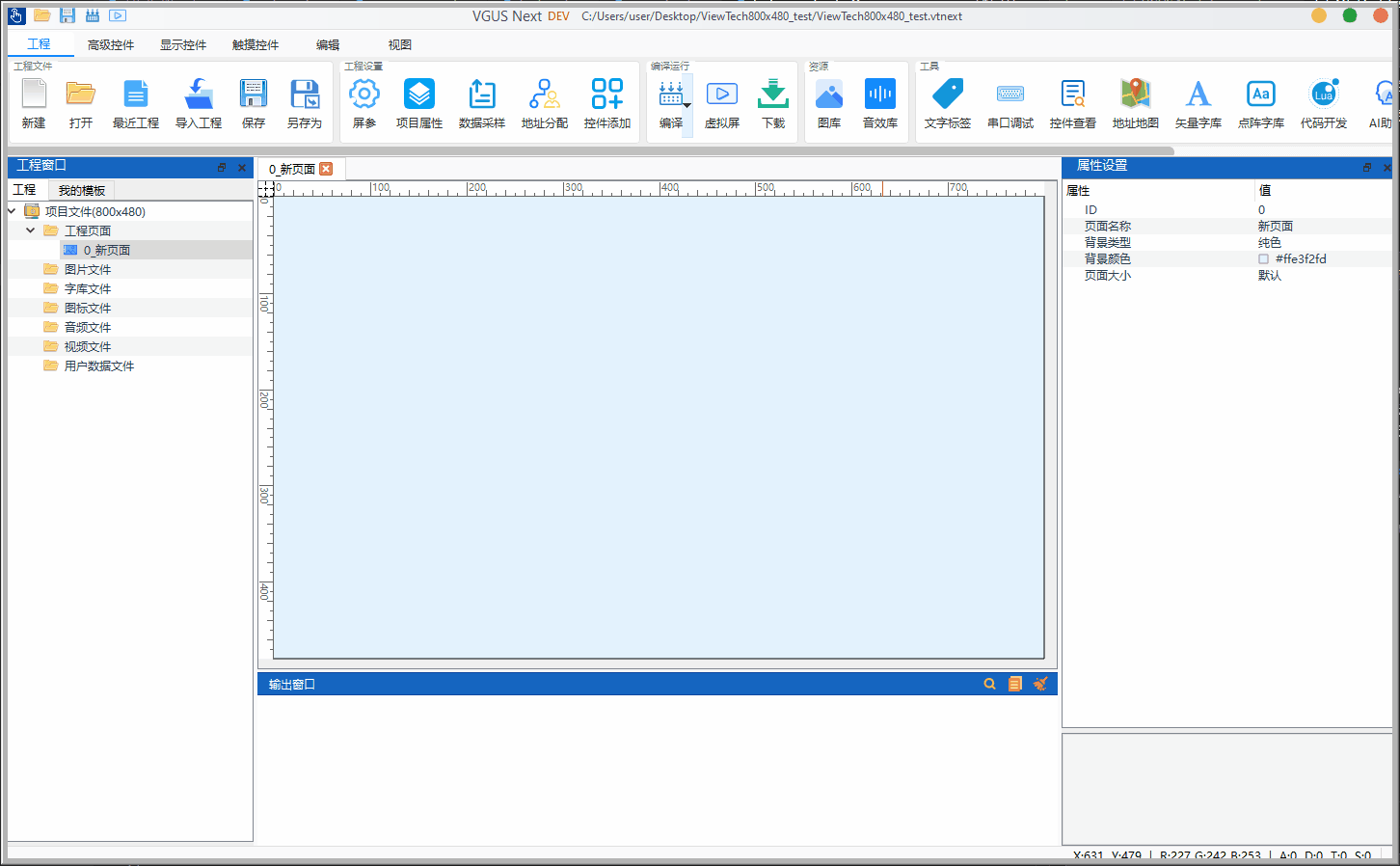

- 在左侧 工程窗口 的工程树中，对 工程页面 或空白处右键，可新增、重命名、删除页面；对 图片 节点右键可添加或移除图片。
- 单击某个页面：中央设计区切到该页画布（也可用画布上方的页签切换，或在工程窗口 预览 标签中点缩略图，见 主界面）。
- 未选中控件时，右侧 属性设置 显示该页属性。 背景类型 有三种：
| 背景类型 | 做法 | 适合 |
|---|---|---|
| 透明 | 不铺底色或底图 | 弹出页、不规则边框（常配合变量图标等控件叠加）、滑动窗口里「底图不动、图标动」的桌面效果 |
| 纯色 | 点背景颜色，用调色板选色 | 不需要背景图的界面，节省 Flash |
| 图片 | 在背景图片下拉列表中选工程树 图片 节点里已添加的图 | 多页共用同一张背景时只存一份文件 |
演示加载中…
多张页面可以选同一张背景图；误删某张背景图时，引用它的页面上的 控件和布局仍在，只需重新指定背景或改成纯色/透明。删除的是 页面 本身时，该页控件会一起去掉，删除前请确认。
注意
工程分析

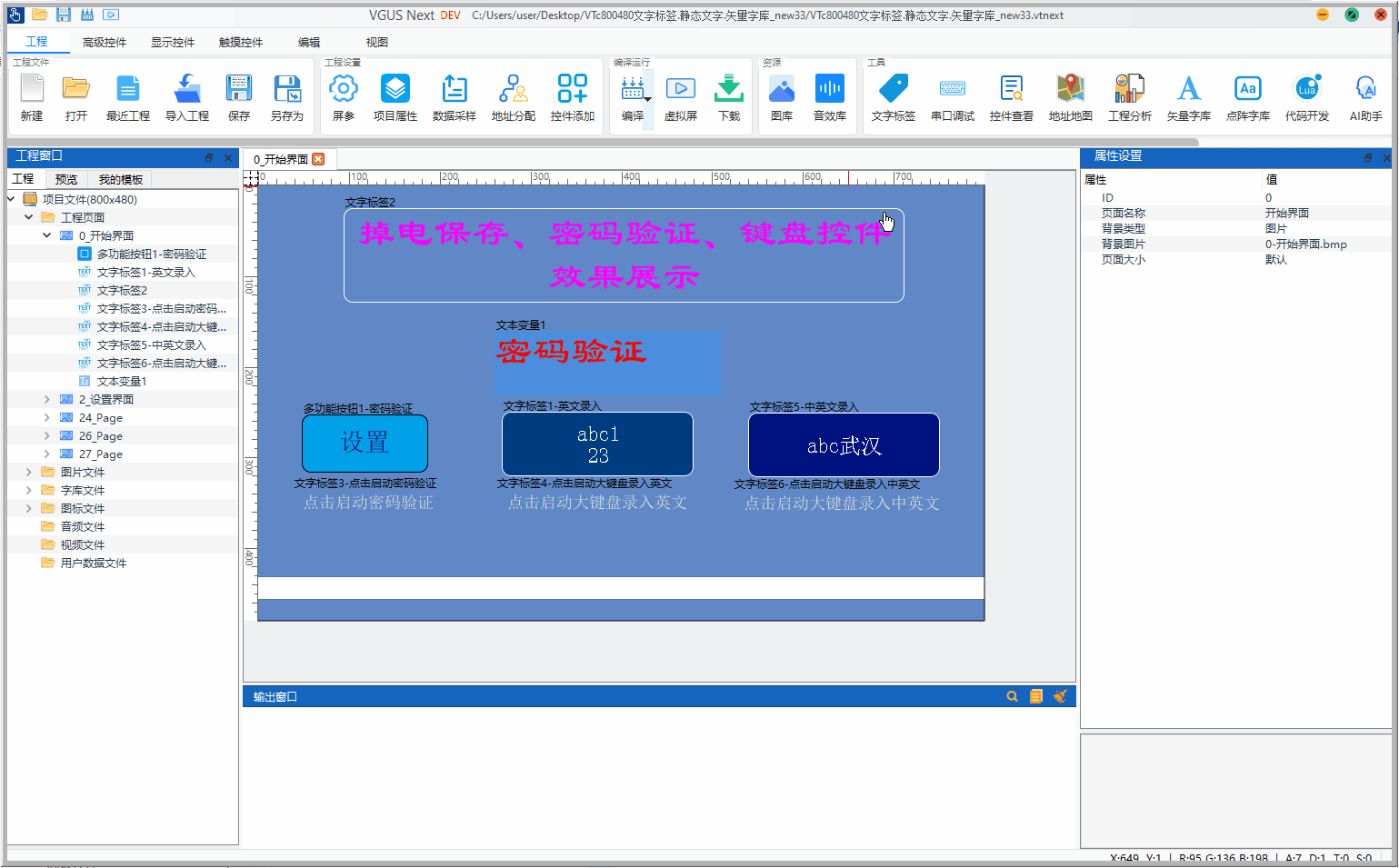

打开工程后，在窗口顶部点 工程，在 工具 分组点 工程分析（在地址地图与矢量字库之间）。对话框标题为 工程分析，汇总控件数量、素材体积与编译产物占用，便于下载前发现冗余资源或单页过载。
演示加载中…
顶部三张摘要卡：
| 摘要 | 含义 |
|---|---|
| 页面控件 | 形如「页面 n，控件 m（显示 / 触摸 / 高级）」。未打开工程时显示「未打开工程」 |
| 素材 | 工程树中的图片、图标、字库、音频、视频、用户数据个数与源文件体积，并给出未引用项数量与体积 |
| Flash | 「编译产物 / Flash 容量（占比%）」。尚未编译时显示「尚未编译，无法统计产物体积」 |
摘要下方按类型列出素材个数。再往下四个标签页：
| 标签 | 列与内容 |
|---|---|
| 页面控件 | 页面、显示控件、触摸控件、高级控件、合计、变量块、上限。VTx 单页变量块上限为 256，超出的行会标红 |
| 控件类型 | 控件类型、数量 |
| 素材 | 类型、名称、大小、引用次数、引用位置（位置最多列出若干处） |
| 未引用 | 类型、名称、大小。统计图片、图标、字库、音频、视频；用户数据不计入未引用 |
操作要点：
- 须 先打开工程。未打开时摘要为「未打开工程」，各表为空。
- 改过页面或资源后，点对话框底部 刷新 重新统计。
- 双击「页面控件」中的某一页，设计区切到该页；双击「素材」或「未引用」中的某一项，工程树定位到对应资源。
- 各表表头右侧有 筛选：点开后可按该列勾选要显示的值，弹层支持搜索；取消勾选即隐藏对应行。点 全选 恢复该列全部行。已筛选的列按钮会高亮。
- 部分控件占用多于 1 个变量块（如下拉列表、滚轮、文字标签、数值显示、键盘、开关、高清摄像头、4路同显摄像头、数据记录表格、多功能按钮、数据表格、数据曲线）。单页合计超出上限时，应拆页或减少该类控件。
⚠️ 未引用不等于可以立刻删除
「未引用」按当前页面背景与控件属性统计。若素材只在 Lua、外部文件或尚未绑定的控件中使用，列表仍可能标为未引用。删除前请在工程树中确认。
