外观
字库
为界面文字准备字库，并决定控件如何引用它们。读完本页后，应能选出适合当前工程的方案：多语言用 全局矢量字库；需要自选字体或合并中英字体时用 矢量字库工具；点阵工程可继续用点阵，或按下文升级到矢量。
适用范围
面向 VTx（VTc / VTb）。全局矢量字库需屏端固件 2026-05-23 及之后。
能做什么
- ✅ 用文字标签一次生成各语言的矢量字库，控件按语言索引自动绑字库，不必逐个填 FONT0/FONT1
- ✅ 用矢量字库工具按字符裁剪、合并、查看及编辑
.ttf/.otf/.ttc/.attf - ✅ 理解点阵与矢量在控件属性上的差异，把存量点阵工程迁到矢量
选哪种方案
| 方案 | 适合 | 入口 |
|---|---|---|
| 全局矢量字库（推荐多语言） | 界面文案走文字标签，要做语言切换，希望少碰字库文件 | 窗口顶部「工程」→ 工具 → 文字标签（对话框为「文字标签工具」） |
| 矢量字库工具 | 要自选字体、精裁字符，或把中英等不同字体合成一份字库 | 窗口顶部「工程」→ 工具 → 矢量字库，步骤见 矢量字库工具 |
| 点阵字库 | 沿用已有 .DZK / .ADZK，或控件仍按半角/全角双字库配置 | 窗口顶部「工程」→ 工具 → 点阵字库，或工程树中的字库节点 |
新工程优先矢量。矢量可按显示需要缩放，一份字库覆盖多种字号，抗锯齿更好，也更适合泰语、俄语等复杂文字。
💡 选型建议
多语言界面文案优先走 文字标签 + 全局矢量字库；仅需自选字体或合并中英时再用 矢量字库工具。
全局矢量字库
全局矢量字库建立在 文字标签 之上：软件按词条实际用到的字符裁剪，生成各语言字库并加入工程。开发过程不必手工导出、导入字库文件。
操作步骤
- 打开工程后，在窗口顶部点 工程，在 工具 分组点 文字标签，打开文字标签工具。
- 勾选 启用多语言全局字库。
- 填写 全局字库索引地址（变量存储器中的一个字地址，供 MCU 写入语言序号）。
- 为每种语言指定字体，并在对应语言列录入词条。
- 点 生成矢量字库并添加到项目。工程树的字库列表会按语言自动增加矢量字库；不要手工重命名或替换这些文件，改词条或改字体后应再次生成。
- 在需要跟语言走的控件上，把 语言索引地址 设成与 全局字库索引地址 相同。匹配后该控件自动使用对应语言的全局字库，属性里不必再设 FONT0/FONT1。
运行时向全局字库索引地址写入 0 为语言 1，写入 1 为语言 2，以此类推。词条内容由该地址的值加上控件上的标签名称，在文字标签表中唯一确定。
（待补 GIF） 打开文字标签工具，勾选「启用多语言全局字库」，填写全局字库索引地址与各语言字体后，点「生成矢量字库并添加到项目」。
使用注意
点阵与矢量在控件上的差异
文字标签、数据变量、文本变量、数值显示等显示文字的控件都会用到字库。点阵与矢量不要混用同一套配置思路。

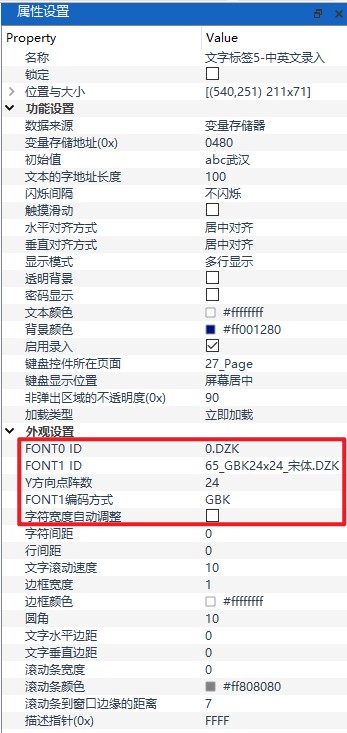

点阵字库
- FONT0 为半角（ASCII 数字、英文），编码按 ASCII。
- FONT1 为全角（汉字等），编码可为 GB2312 / GBK / BIG5 / SJIS / UNICODE / UTF8 / UTF8-2。
- FONT0 与 FONT1 的 Y 方向点阵数 必须一致。
- 编码为 GB2312 / GBK / BIG5 / SJIS / UTF8 时：码值小于
0x80走 FONT0，其余走 FONT1，两类字库都要配。屏出厂预装 0 号 ASCII 点阵字库，可作 FONT0。 - 编码为 UNICODE / UTF8-2 时不使用 FONT0，全部字符走 FONT1。
- 字符宽度自动调整 只出现在点阵：勾选后裁掉左右空白列，字间预留 1 像素。

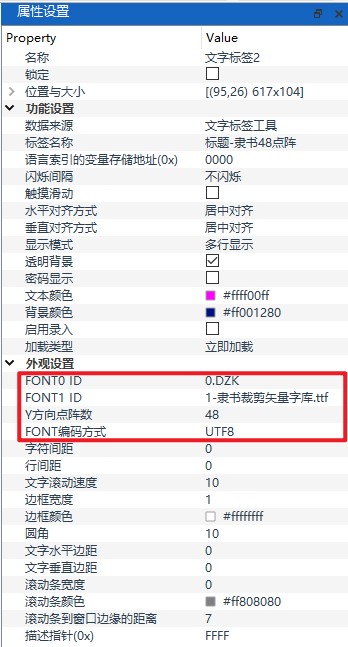

矢量字库
- 矢量优先于点阵；FONT1 优先于 FONT0。FONT0 或 FONT1 任一选了矢量，控件按矢量显示。
- 两者都是矢量时只用 FONT1，FONT0 无效。不要再按「半角 + 全角」各绑一份矢量。
- 编码支持 UNICODE、UTF8。
- Y 方向点阵数 可按显示大小设置，最大 255；控件高度必须 ≥ 该值。
- 没有「字符宽度自动调整」：各字形宽度由字体本身决定。
（待补截图） 同一控件在点阵与矢量下的 FONT0 / FONT1 与编码方式
从点阵升级到矢量
- 用全局矢量字库或 矢量字库工具 按界面实际用字生成
.attf（或工程用矢量字库），加入工程。 - 控件改绑矢量字库。若仍走 FONT，通常只配 FONT1。
- 原编码若是 GBK / GB2312，改为 UNICODE 或 UTF8。
- 编码一变，MCU 用
0x82写文本的字节序列也会变，必须同步改单片机程序。对照帧见 字库相关 FAQ。 - 保存 → 编译 → 下载，在屏上核对每种语言和动态文本。
新工程建议直接用矢量，界面文案优先走文字标签。导入旧 .vt 工程后若仍是点阵，按上表升级，见 导入旧工程。
注意
- ⚠️ 裁剪过小会在屏端缺字；源字体本身没有的字形，裁完也不会出现。
- ⚠️ 文字标签工具生成的全局字库禁止在工程树里重命名或替换，否则索引会乱。
- 💡 工程树中的字库文件可右键 导出 到本机。
- 💡 字库变更后须重新保存、编译并下载，屏端才会用新字库。
