工程下载 ​

能做什么 ​

将保存好的 VGUS 工程（页面布局、屏参、字库、图标等资源）编译 后，通过窗口顶部的 下载 拷到 U 盘或经读卡器识别的 TF 卡，再插入串口屏上电完成下发。下载完成后屏端按配置运行，MCU 通过变量地址驱动界面。

工程文件不通过串口下发。接真机时，MCU 用屏上的串口读写变量、查看调试打印；在 PC 上先验证协议时，改连 虚拟串口屏 的 COM 口即可。

操作步骤 ​

  1. 保存工程：确认工程已保存，且页面、资源、地址与屏参配置完整。
  2. 确认系列：在窗口顶部打开 项目属性，核对该工程的产品系列为 VTc 或 VTb。编译产物文件夹名由此决定：
    • VTc → VT_SET_VTc
    • VTb → VT_SET_VTb
  3. 编译：在窗口顶部点 编译（快捷键 F7）。未编译时点击下载会提示「编译产物目录不存在，请先执行编译操作」。编译前后请看 输出窗口：工程树已登记但磁盘上找不到的资源会提示「资源文件 xxx 不存在，已跳过编译」，该文件不会打进下载包，编译其余项仍会继续。
  4. 准备可移动磁盘：将 U 盘插入 PC；使用 TF 卡时，先通过读卡器让电脑识别为可移动磁盘。介质建议 FAT / FAT32，容量不超过 32GB。未检测到可移动磁盘时，软件会提示「请插入 U 盘后重试」。
  5. 下载：在窗口顶部点 下载，在「选择下载目标目录」中选中目标盘符。软件把编译目录（VT_SET_VTc 或 VT_SET_VTb）拷到该盘 根目录。若目标已存在同名文件夹，会询问是否覆盖。
  6. 上电下载：将介质插入串口屏后上电。TF 卡一般 不支持热插拔，须先插卡再上电。屏端进入下载蓝屏并完成后，界面应按设计显示。

💡 介质要求

U 盘 / TF 卡建议 FAT / FAT32，容量不超过 32GB。未检测到可移动磁盘时，软件会提示「请插入 U 盘后重试」。

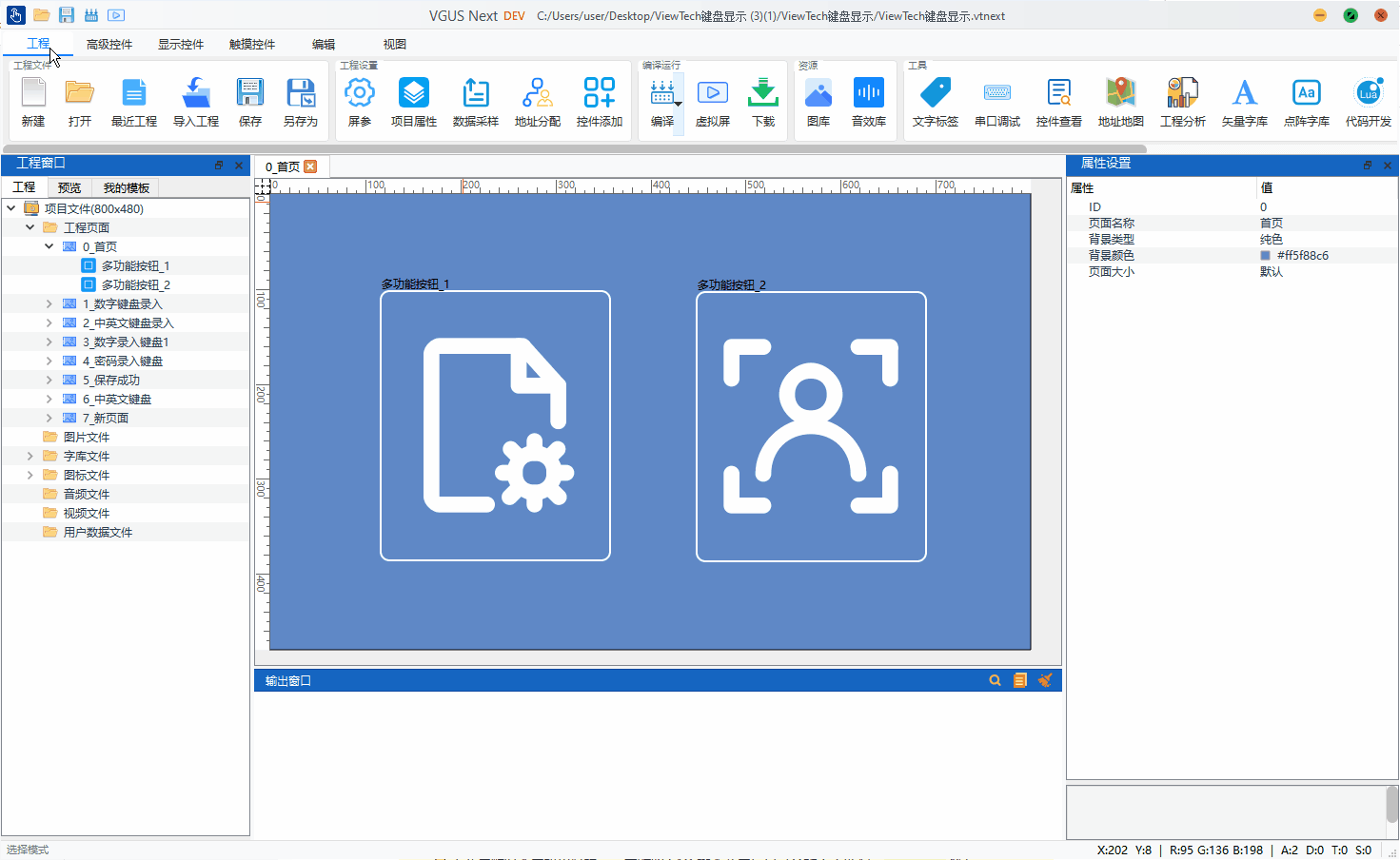

在窗口顶部工程标签的编译运行分组点编译，再点下载，选择 U 盘或 TF 盘符完成拷贝

注意

  • ⚠️ 若 下载 按钮灰化，常见原因是未打开工程或工程未保存，详见 下载相关 FAQ。
  • ⚠️ 不要手工改下载文件夹名或其内部文件；应在软件中重新编译后再下载。
  • ⚠️ 字库、图标、图片等请只通过工程树添加或替换，不要直接往工程目录里拷文件。打开、保存、编译时会清理未在工程树登记的资源，输出窗口提示「已删除未登记的资源文件/目录 n 个」。详见 工程管理。
  • ⚠️ 大工程或含大量字库/图片时拷贝时间较长，请勿中途拔盘。
  • 💡 下载失败时查看输出区提示，并对照 FAQ 排查蓝屏信息（分辨率不匹配、SD Error 等）。
  • 💡 文件夹名、FAT 格式与蓝屏提示等脱机异常，见 下载相关 FAQ。
