外观
下拉列表
触摸展开选项列表，用于在有限集合中选择一项；支持数字、文本、文字标签，以及配合采样记录按日期筛选。
用途
下拉列表把当前选项编号保存在 变量存储地址。MCU 用 0x82 写该地址可选中指定项；用户改选后，若启用上传，屏端通过 0x83 把当前选项回传 MCU。列表类型为「数据采样日期」时，可与数据记录表格 / 数据曲线的时间戳控制联动，快速定位某日记录。
典型用法
- 拖入「下拉列表」，设置 变量存储地址 与初始选项编号
- 选择 列表类型：纯数字 / 文本变量 / 文字标签工具 / 数据采样日期
- 按类型配置数字范围、选项文本地址、标签名称，或数据采样编号
- 调整弹出方向、颜色与字库；需要回传时勾选「上传当前选项数据」
- 下载验证：触摸选中应刷新变量；MCU 可用 0x82 改选、0x83 收选项

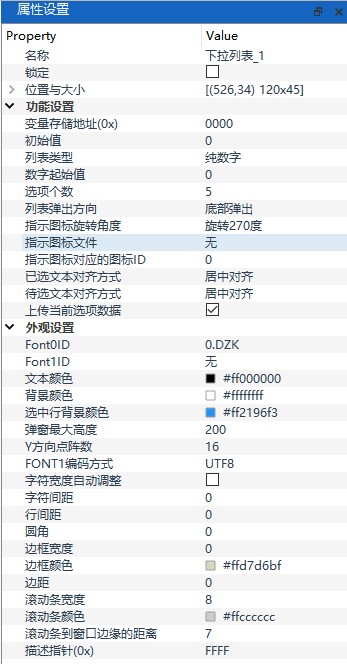

关键属性
| 属性 | 说明 |
|---|---|
| 变量存储地址(0x) | 当前选项编号；读可得选中项，写可选中指定项 |
| 初始值 | 上电初值；需屏参启用「变量初值由配置文件决定」才有效 |
| 列表类型 | 纯数字 / 文本变量 / 文字标签工具 / 数据采样日期 |
| 数字起始值 / 选项个数 | 纯数字类型：自动生成连续数字选项（最多 255） |
| 选项文本控制地址(0x) | 文本变量类型：ADDR 为更新标记，ADDR+1 起为文本；选项以 \\n(0x0A) 分隔 |
| 标签名称 | 文字标签工具类型：从 TextTag 取选项文案 |
| 数据采样编号 | 「数据采样日期」类型：引用工程中的采样配置编号 |
| 列表弹出方向 | 左 / 右 / 顶 / 底；空间不足时会自动改向 |
| 上传当前选项数据 | 选项变化后是否经 0x83 自动上传 |
| FONT0 / FONT1 / 编码方式 | 选项文字字库与编码 |
完整属性以 VGUS Next 属性面板为准。
注意事项
注意
- ⚠️ 文本选项过长时，先写完 ADDR+1 起的文本，再改更新标记，避免半包刷新导致选项异常
- ⚠️ 「数据采样日期」需先在 数据采样 中配置好任务，并与表格 / 曲线的控制地址时间戳配合
- ⚠️ 选项个数与行高受显示区域限制，内容过多请配合滚动条宽度
交互示例
下面是浏览器里的示意：点开列表改选；勾选「上传当前选项数据」后模拟 0x83。右侧按钮模拟 MCU 0x82 写选项编号（不是显示文本）。外观与实机不完全一致，完整行为以下载后屏端为准。帧格式见 串口指令。
