参数配置

触摸触发寄存器与变量之间的批量拷贝、串口透传或区域转位图。面向进阶协议和产测，不是日常切页、写键值的首选。

用途

按下后按所选 模式 执行一次底层操作，例如把整段寄存器快照拷到变量区，或把指定长度数据发到用户串口。MCU 联调用 0x82 / 0x83 / 0x80 核对结果。普通界面交互更常用 按钮键值返回 或 多功能按钮。

典型用法

1. 先定模式：寄存器→变量、变量→寄存器、串口发送，或区域转位图
2. 拖入「参数配置」，在 功能设置 中选择 模式，并按该模式填写 数据包（十六进制，每 2 个字符 1 字节，可含空格）
3. 需要按下效果、切页或伴音时，在 交互设置 中配置按钮效果、页面切换、音频
4. 下载后在测试工程中触摸一次，用串口工具或地址地图核对寄存器 / 变量结果

关键属性

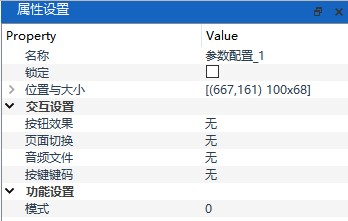

属性	说明
模式	0 寄存器→变量；1 变量→寄存器（较常用）；3 按指针发串口；5 区域转单色位图。面板枚举为 0 / 1 / 3 / 5
数据包	十六进制字符串，每 2 个字符表示 1 字节，可含空格。内容随模式变化，完整字段以属性面板帮助为准
按钮效果	按下时显示同位置另一张图；选「无」则无切图效果
页面切换	抬起后跳转到指定页面；选「无」不切换
音频文件	按下播放指定音频；选「无」时可用蜂鸣器
按键键码	外接键盘或 0x80 触发，范围 1～255；同页不可重复

模式含义（帮助原文要点）：

• 方式 0： 把 256 字节寄存器区拷到变量存储器 0x6F00–0x6FFF（占低字节）
• 方式 1： 把 0x6F00–0x6FFF（占低字节）拷回寄存器区
• 方式 3： 从指针位置起发送 Tx_Len 字节到用户串口；Tx_Len 为双字节，范围 0x0001–0xFFFF
• 方式 5： 将指定区域转成单色位图（横向取模），保存到指针指向的数据存储器

完整属性以 VGUS Next 属性面板为准。

注意事项

注意

• ⚠️ 变量→寄存器（方式 1） 是较常见的工作模式
• ⚠️ 方式 3 注意发送长度范围，避免一次发出过长数据
• ⚠️ 方式 5 的位图缓冲占用变量区，规划地址时勿与业务变量重叠
• 💡 配置错误可能改写系统寄存器，建议先在测试工程验证
• 💡 触摸类控件一般不支持 描述指针

交互示例

下面是浏览器里的示意：只演示 方式 1（变量→寄存器）。可先 MCU 预置 0x6F00，再点按钮把快照拷回寄存器（示意前几字节）。方式 0 / 3 / 5 请以属性面板为准，不在本例展开。外观与实机不完全一致。帧格式见 串口指令。
