外观
多功能按钮
一个按钮覆盖写变量、增减调节、切页、弹窗与密码切页等多种工作模式，适合做导航键、确认键与带反馈的操作键。
用途
多功能按钮根据所选 工作模式，在按下 / 抬起 / 长按等时机把常量写入变量地址，或切换 / 弹出 / 关闭页面。启用 数据自动上传 时，触摸产生的键值通过串口 0x83 回传给 MCU；MCU 也可通过 0x82 写同一变量地址，与屏端状态保持一致。
典型用法
- 在页面上拖入「多功能按钮」，调整位置与大小
- 设置 变量存储地址，选择 工作模式（如常量写入、页面切换、弹出页面、密码切换页面等）
- 按模式配置常量值、目标页面、弹窗位置，或密码变量 / 键盘页面等
- 需要按键伴音时选择音频文件；需要回传时保持「数据自动上传」勾选
- 下载到屏后，用触摸验证动作，并用 MCU 侧 0x83 接收 / 0x82 写入联调

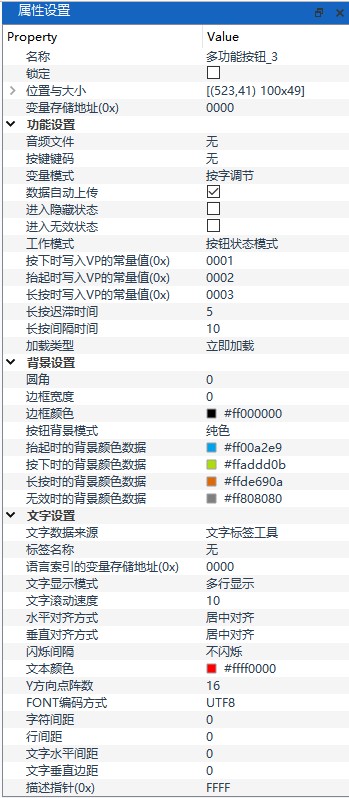

关键属性
| 属性 | 说明 |
|---|---|
| 变量存储地址(0x) | 键值写入的目标字地址；MCU 可用 0x82 读写 |
| 工作模式 | 常量 / 点动 / 按钮状态 / 递增 / 递减 / 页面切换 / 弹出页面 / 关闭页面 / 密码切换页面 |
| 变量模式 | 按字、高/低字节或按位写入；0x83 上传的也是调整后的键值 |
| 数据自动上传 | 勾选后，触摸键值经 0x83 回传 MCU |
| 执行时机 | 抬起时 / 按下时 / 初次长按时（部分模式可见） |
| 切换 / 弹出页面编号 | 页面切换或弹窗时的目标画面 |
| 密码变量地址(0x) | 「密码切换页面」：录入值与该地址无符号长整型一致才切页 |
| 键盘所在页面编号 | 密码模式弹出的键盘页 |
| 按钮背景模式 | 透明 / 纯色 / 图标 / 切图，可区分抬起、按下、长按、无效态 |
| 文字数据来源 | 不显示 / 文字标签工具 / 变量存储器 |
完整属性以 VGUS Next 属性面板为准。
注意事项
注意
交互示例
下面是浏览器里的示意：本例演示 常量写入 与 递增 两种工作模式。抬起时写变量；勾选「数据自动上传」后模拟 0x83。右侧按钮模拟 MCU 0x82 写同一地址。外观与实机不完全一致，完整行为以下载后屏端为准。帧格式见 串口指令。
