4路同显摄像头
在同一控件内切换单路预览或四宫格同显，适合多路监控分屏（特定产品系列）。
用途
4路同显摄像头用控制变量选择显示模式：1～4 单通道全屏，5 四宫格同时显示四路，其它值关闭。MCU 通过 0x82 写入模式值。可配置制式、旋转翻转，以及通道文字标签；支持双击在组合模式与单通道间切换（可选）。
典型用法
- 确认机型支持（如 VTb 系列），拖入本控件并保证区域足够大
- 设置 变量存储地址；四路制式须一致（如 AHD720p25 / AHD1080p25）
- 按需开启双击切换、通道文字（文字标签工具或变量存储器），以及双击切换时的 音频文件 伴音
- 下载后，MCU 写 1～4 看单路，写 5 看四宫格，其它值关闭

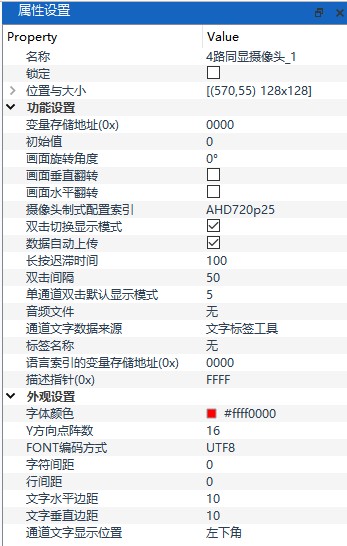

关键属性
| 属性 | 说明 |
|---|---|
| 变量存储地址(0x) | 1～4 单通道；5 四宫格；其它关闭 |
| 初始值 | 上电显示模式（依赖屏参） |
| 摄像头制式配置索引 | 四路须相同制式 |
| 画面旋转 / 水平·垂直翻转 | 画面朝向 |
| 双击切换显示模式 | 单通道与组合模式间切换 |
| 音频文件 | 双击切换显示模式时的伴音；选「无」则用蜂鸣器。所选文件对应显示模式 1 的编号，实际播放编号 = 该编号 + 显示模式 − 1（例如选 21 号，切到模式 5 时播放 25 号） |
| 通道文字数据来源 | 不显示 / 文字标签工具 / 变量存储器 |
| 通道文字显示位置 | 相对画面的角标位置 |
| 长按迟滞 / 双击间隔 | 手势时间参数（单位 10 ms） |
完整属性以 VGUS Next 属性面板为准。
注意事项
注意
- ⚠️ 适用特定产品系列（如 VTb）；其它系列请用普通/高清摄像头控件
- ⚠️ 四路制式必须一致
- 💡 控件宽高最小值一般为 128
- ⚠️ 模式值含义以属性帮助为准；写错值会关闭画面
交互示例
下面是浏览器里的示意：1～4 单通道，5 四宫格，其它值关闭。可双击在组合模式与单通道间切换。面向特定系列（如 VTb）。假预览窗，非真实摄像头。外观与实机不完全一致，完整行为以下载后屏端为准。帧格式见 串口指令。
