摄像头

在界面区域显示标清摄像头画面，支持双通道切换与停止，适合监控预览等场景。

用途

摄像头控件用一个控制变量在 停止值 / 通道1开始值 / 通道2开始值 之间切换：写通道开始值播放对应摄像头，写停止值关闭画面。MCU 通过 0x82 控制。各通道可配置信号制式（自动/NTSC/PAL）与模式。

典型用法

1. 确认硬件支持双路标清摄像头输入，拖入「摄像头」并划定预览区
2. 设置 变量存储地址、停止值、通道1/2开始值
3. 按通道配置信号制式与模式
4. 下载后，MCU 写对应开始值开流，写停止值关流；初始值等于开始值可上电自开

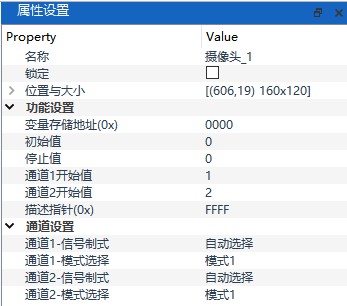

关键属性

属性	说明
变量存储地址(0x)	控制字；0x82 写停止/通道开始值
初始值	上电值；等于某通道开始值则开机播放该通道
停止值	写入后停止播放
通道1开始值 / 通道2开始值	写入后播放对应通道
通道1/2 信号制式	自动 / NTSC / PAL
通道1/2 模式选择	模式1 / 模式2
描述指针(0x)	默认 FFFF 关闭

完整属性以 VGUS Next 属性面板为准。

注意事项

注意

• ⚠️ 本控件面向双通道标清；高清/DVP/UVC 请用 高清摄像头
• ⚠️ 四路同显分屏请用 4路同显摄像头（特定系列）
• ⚠️ 开始值与停止值勿设成相同，以免无法区分
• ⚠️ 实际接口与制式以硬件规格为准

交互示例

下面是浏览器里的示意：停止值 0、通道1 / 通道2 开始值分别为 1 / 2。假预览窗，非真实摄像头。外观与实机不完全一致，完整行为以下载后屏端为准。帧格式见 串口指令。
