实时曲线 ​

实时曲线

在固定区域内实时绘制趋势曲线，适合温度、压力、电流等过程量的动态监视。

用途 ​

实时曲线从 数据源通道 0～7 取点绘制，最多可同时刷新 8 条 曲线。MCU 通过串口 0x84 写曲线数据指令向对应通道送点；纵轴按中心值与放大倍数换算像素位置。

典型用法 ​

  1. 拖入「实时曲线」，设定显示区域与曲线颜色
  2. 配置 Y_Central、VD_Central、纵轴放大倍数 与 横轴间隔
  3. 设置 数据源通道（0～7），需要多曲线时在页面上放多个控件并分通道
  4. 下载后，MCU 用 0x84 向对应通道写数据点，曲线按设定方向移动刷新

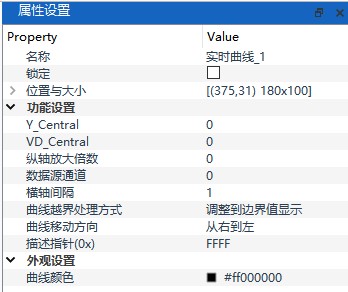

实时曲线属性设置面板

关键属性 ​

属性说明
数据源通道0～7；须与 0x84 写入的通道一致
Y_Central曲线中心在控件内的 Y 像素位置
VD_Central中心位置对应的变量/数据值
纵轴放大倍数单位 1/256；Y≈(Data−VD_Central)×N/256
曲线颜色折线颜色
横轴间隔相邻点的 X 像素间距（1～255）
曲线移动方向从右到左 / 从左到右
曲线越界处理方式钳到边界显示 / 越界部分不显示

完整属性以 VGUS Next 属性面板为准。

注意事项 ​

注意

  • ⚠️ 曲线数据请用 0x84，不要误用普通 0x82 变量写（除非文档另有说明）
  • ⚠️ 单屏最多 8 个通道；多控件可共享或分占不同通道
  • 💡 纵轴放大倍数单位是 1/256，调参时建议按实测逐步标定
  • 💡 描述指针 默认 FFFF；多数应用无需启用（见 描述指针）

交互示例 ​

下面是浏览器里的示意：走 0x84 向 CH0 推点，不占变量地址。外观与实机不完全一致，完整行为以下载后屏端为准。帧格式见 串口指令。
