按钮键值返回
触摸或外接键码触发后，将预设键值写入变量地址，并可选择通过 0x83 自动上传给 MCU。
用途
用于需要区分「哪个按钮被按下」的场景。多个按钮可共用同一变量地址，靠不同键值区分；勾选自动上传后，抬起时屏端会发 0x83。
典型用法
- 拖入「按钮键值返回」，设置 变量存储地址 与 键值
- 按需勾选 数据自动上传，配置按下效果、切页或音频
- 若用外接键盘触发，分配不重复的 按键键码
- 下载后验证变量写入与 0x83 回传

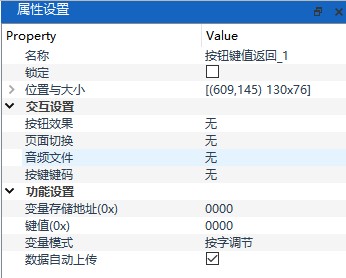

关键属性
| 属性 | 说明 |
|---|---|
| 变量存储地址(0x) | 存放键值；多按钮可共用 |
| 键值(0x) | 双字节按钮编号，用于区分按键 |
| 变量模式 / 写入位 | 整字、高低字节或指定位写入 |
| 数据自动上传 | 抬起后以 0x83 上报 |
| 按键键码 | 外接键盘或寄存器触发，同页不可重复 |
| 按钮效果 / 页面切换 / 音频 | 视觉与切页反馈 |
完整属性以 VGUS Next 属性面板为准。
注意事项
注意
- ⚠️ 同一页面内 按键键码不可重复
- ⚠️ 多按钮共地址时，务必设置不同键值
- 💡 「调节位」模式下键值通常仅允许 0/1
- ⚠️ 也可作为弹出菜单的子按钮，借用父控件地址回传
交互示例
下面是浏览器里的示意：抬起写键值；勾选上传后模拟 0x83。外观与实机不完全一致，完整行为以下载后屏端为准。帧格式见 串口指令。
