数据变量 ​

数据变量

在界面上按设定格式显示数值（整数或带小数点显示）。MCU 只需向变量地址写入数值，屏端按组态好的字库、位数与颜色自动刷新。

用途 ​

数据变量用于显示温度、压力、计数等数值类信息。显示格式（位数、字库、颜色、对齐）在 VGUS Next 中一次性配置并下载到屏；运行时通过串口 0x82 写变量存储器即可更新显示。

典型用法 ​

  1. 在页面上拖入「数据变量」控件，调整位置与区域大小
  2. 设置 变量存储地址、变量类型、整数/小数位数、字库与颜色
  3. 需要上电非零初值时，配置 初始值，并确认屏参中启用「变量初值由配置文件决定」
  4. 下载工程到串口屏后，MCU 向该地址发送 0x82 写指令刷新数值

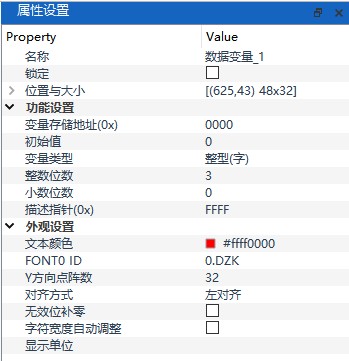

数据变量属性设置面板

关键属性 ​

属性说明
变量存储地址(0x)字地址 0000~FFFF；0x82 写此地址刷新显示。单元大小由变量类型决定（一字=2 字节）
初始值上电初值；仅当屏参启用「变量初值由配置文件决定」时有效，否则为 0
变量类型整型/长整型/无符号等，决定字节数与取值范围
整数位数 / 小数位数控制显示位数。小数只是在整数上加小数点显示（如显示 10.1，实际存 101）
文本颜色数字颜色
FONT0 ID须使用 ASCII 字库显示数字
Y方向点阵数字体高度，须为偶数
对齐方式左对齐 / 右对齐 / 居中
无效位补零是否显示整数左侧、小数右侧的零
字符宽度自动调整去掉点阵空白列（点阵字库）
显示单位ASCII 单位串，最长约 10 字符；更美观的做法是把单位做到背景图上

完整属性以 VGUS Next 属性面板为准。

注意事项 ​

注意

  • ⚠️ 显示负数时，负号占用一位整数位（例如显示 -123，整数位数至少为 4）
  • 💡 小数仅为显示格式，串口读写的仍是整数
  • ⚠️ 描述指针 默认 FFFF（关闭）；启用后占用变量区，勿与业务地址重叠
  • 💡 多数应用无需配置 描述指针

交互示例 ​

下面是浏览器里的示意：右侧 MCU 用 0x82 写变量刷新数值；本例 1 位小数（250→25.0）。外观与实机不完全一致，完整行为以下载后屏端为准。帧格式见 串口指令。
