外观
列表显示
按行×列表格布局显示多格文本，适合菜单项、参数表、记录摘要等。
用途
列表显示把变量区中的文本按设定的 行数 / 列数 排布成表格。显示文本内容时须勾选 直接变量显示。MCU 通过 0x82 向变量地址写入单元格数据即可刷新整表或局部内容。
典型用法
- 拖入「列表显示」，设置 行数、列数 与单元格字长度
- 勾选 直接变量显示（文本列表必须），配置字库与颜色
- 按需设置首行/首列是否隐藏、是否画边框
- 下载后，MCU 按地址布局写入各单元格文本

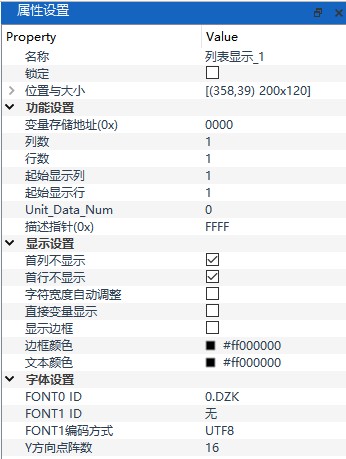

关键属性
| 属性 | 说明 |
|---|---|
| 变量存储地址(0x) | 表格数据起始地址；0x82 刷新 |
| 列数 / 行数 | 表格尺寸（约 1～255） |
| 起始显示列 / 行 | 视口起始位置 |
| 首列不显示 / 首行不显示 | 是否隐藏表头列/行 |
| Unit_Data_Num | 每格数据字长度；为 0 时由地址指针定义各列长度 |
| 直接变量显示 | 文本内容时必须勾选 |
| 显示边框 / 边框颜色 | 表格线 |
| 文本颜色 / FONT0·FONT1 | 字符样式与字库 |
| Y方向点阵数 | 字体高度，须为偶数 |
完整属性以 VGUS Next 属性面板为准。
注意事项
注意
- ⚠️ 文本列表务必勾选 直接变量显示
- ⚠️ Unit_Data_Num=0 时，列宽定义占用地址头部，正文整体后移，规划地址时要算准
- ⚠️ 字库与编码方式须与写入文本一致（GBK/UTF8 等）
- ⚠️ 简单单行跑马灯用 滚动文本 更合适
交互示例
下面是浏览器里的示意：MCU 从起始地址灌入单元格文本。外观与实机不完全一致，完整行为以下载后屏端为准。帧格式见 串口指令。
