外观
变量时钟
把 MCU 下发的 BCD 时间按字节显示，并在字节之间插入可配置分隔符，灵活拼出日期时间样式。
用途
变量时钟从变量区读取 BCD 时间字节，每显示一个字节后依次取一个分隔符（如 -、:）。MCU 通过 0x82 写入 BCD 数据即可刷新。适合自定义长度与分隔风格，而不使用文本时钟那套格式字母。
典型用法
- 拖入「变量时钟」，设置 变量存储地址 与 BCD 码字节数
- 配置 分隔符（例如年月日用
-，时分秒用:） - 选择字库、颜色与 Y 方向点阵数
- 下载后，MCU 按 BCD 顺序写入年、月、日、时、分、秒等

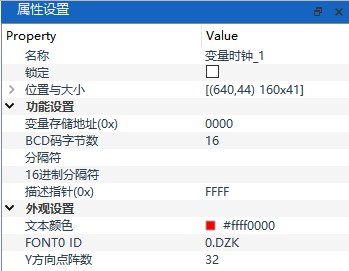

关键属性
| 属性 | 说明 |
|---|---|
| 变量存储地址(0x) | BCD 时间起始地址；0x82 刷新 |
| BCD码字节数 | 参与显示的 BCD 字节数（2 字节占 1 字地址） |
| 分隔符 | 每显示一字节 BCD 后插入的 ASCII；特殊码如 0x00 粘连、0x0D 换行 |
| 16进制分隔符 | 由分隔符转换得到的十六进制表示 |
| 文本颜色 | 显示颜色 |
| FONT0 ID | ASCII 字库 |
| Y方向点阵数 | 字体高度，须为偶数 |
| 描述指针(0x) | 默认 FFFF 关闭 |
完整属性以 VGUS Next 属性面板为准。
注意事项
注意
交互示例
下面是浏览器里的示意：按 BCD 字节显示并插入分隔符。外观与实机不完全一致，完整行为以下载后屏端为准。帧格式见 串口指令。
