外观
数值显示
增强型数值显示：在数据变量能力之上，支持范围警告色、背景样式、单位标签与缩放偏移等。
用途
数值显示用于需要更强视觉反馈的测量值/设定值展示（超限变色、带单位、图标背景等）。MCU 仍通过 0x82 写变量地址更新数值。
典型用法
- 拖入「数值显示」，设置地址、变量类型与整数/小数位数
- 按需启用 范围限制（超限可变色）、数值转换 或 启用录入
- 配置背景模式、对齐、字符宽度调整；单位可关联文字标签编号
- 下载后写入边界内外数值，确认警告色与单位显示

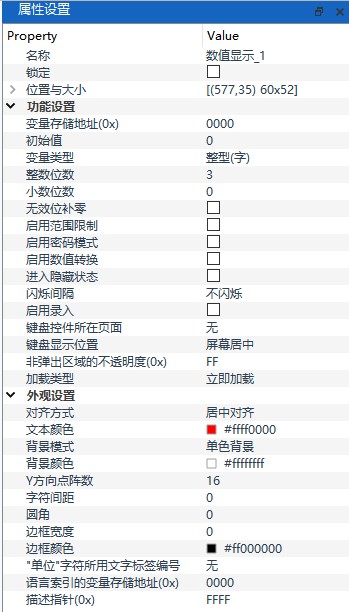

关键属性
| 属性 | 说明 |
|---|---|
| 变量存储地址(0x) | 0x82 刷新用字地址 |
| 初始值 | 上电初始数值 |
| 变量类型 | 决定字节数与范围 |
| 整数位数 / 小数位数 | 显示格式；小数仍为整数存储加小数点 |
| 无效位补零 | 是否补零（整数位数=0 自动宽度时不可用） |
| 启用范围限制 | 超范围触发警告表现；勾选后可配警告色（作用于文字或背景） |
| 启用数值转换 | 显示值 = 变量值 × 缩放 + 偏移 |
| 进入隐藏状态 | 开启后控件不可见，需配合 描述指针 再显示 |
| 启用录入 | 允许触摸弹出键盘改数；可指定键盘页面与显示位置 |
| 对齐方式 | 左 / 中 / 右 |
| 背景模式 | 透明 / 单色 / 图标背景 |
| 「单位」字符所用文字标签编号 | 单位文案来自文字标签，通常需 UNICODE 字库 |
完整属性以 VGUS Next 属性面板为准。
注意事项
注意
- ⚠️ 整数位数=0 表示自动整数位宽度，且不支持无效位补零
- ⚠️ 单位来自文字标签工具时，FONT1 编码需满足 UNICODE 等要求
- ⚠️ 「进入隐藏状态」开启后控件不可见，需配合 描述指针 再显示
- 💡 启用录入后，本控件可兼做数值输入，不必再单独放「数据录入」
交互示例
下面是浏览器里的示意：本例按 1 位小数显示，变量值 250 显示为 25.0。勾选「启用录入」后可用 ± 改数并模拟 0x83；右侧按钮模拟 MCU 0x82。超出 0.0–50.0 时警告变色。外观与实机不完全一致，完整行为以下载后屏端为准。帧格式见 串口指令。
