数据表格 ​

数据表格

通用行列表格：可显示数值、文本或自定义单元格，并支持触摸编辑；适合参数表、配方表与可改清单。

用途 ​

数据表格按设定的行数、列数与 表格数据起始地址 映射变量区。MCU 用 0x82 刷新单元格内容；开启编辑后，用户通过数字 / 中英文键盘改值，并可经 0x83 自动上传选中或变更。它与「数据记录表格」不同：后者专用于采样历史只读浏览，本控件是业务数据的通用可编辑表。

典型用法 ​

  1. 拖入「数据表格」，设置行数、列数与 表格数据起始地址
  2. 选择 数据模式：单元格数值 / 文本 / 自定义
  3. 需要录入时勾选「支持编辑表格内容」，并指定 数字键盘 / 中英文键盘所在页面
  4. 配置控制地址（翻页、当前选中行列），以及标题、序号列、网格等外观
  5. 下载后触摸编辑；MCU 用 0x82 灌数、0x83 收变更联调

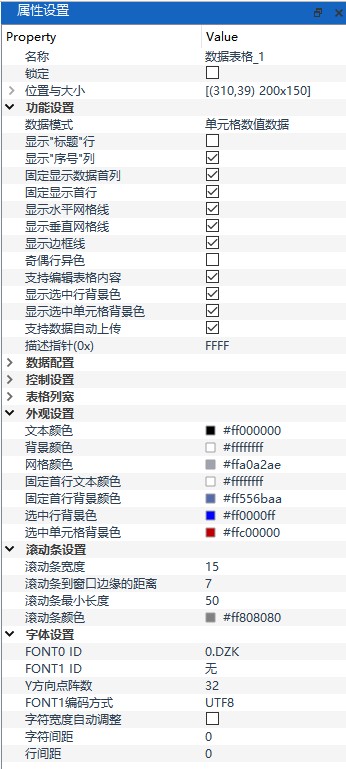

数据表格属性设置面板

关键属性 ​

属性说明
数据模式单元格数值数据 / 文本数据 / 自定义数据（可混数字、文本、图标）
表格数据起始地址(0x)表格内容在变量区的起点；用 0x82 更新
行数目 / 列数目表格规模。设计区预览最多画出 16 行 × 16 列，超出部分仍按属性生效，以下载后屏端为准
数据类型数值模式下的字 / 双字等类型
单元格数据「字长度」文本等模式下每格占用长度；0 可表示按列配置长度
支持编辑表格内容是否允许触摸录入
数字键盘所在页面ID录入数值时弹出的键盘页
中英文键盘所在页面ID录入字符串时弹出的键盘页
控制地址(0x)ADDR 翻页；ADDR+1 / +2 为当前选中行 / 列（FFFF 无效）
支持数据自动上传选中或改图标等后经 0x83 上传
显示「标题」行标题来自文字标签

完整属性以 VGUS Next 属性面板为准。

注意事项 ​

注意

  • ⚠️ 编辑前请先在工程中做好 键盘 页面，并在本控件中引用正确页面 ID
  • ⚠️ 字长度为 0 时按列配置长度，地址布局会后移，请按帮助核对占用
  • ⚠️ 点击标题行或序号列不会改变「当前选中单元格」
  • ⚠️ 启用 全局矢量字库 时，全局字库只作用于标题行；单元格文字仍用本控件的 FONT
  • ⚠️ 行数或列数大于 16 时，设计区只预览左上角 16×16；屏端仍按完整行列显示
  • 💡 描述指针 默认关闭；多数应用保持 FFFF 即可

交互示例 ​

下面是浏览器里的示意：点单元格选中；勾选「支持编辑表格内容」后可用 ± 改值并模拟 0x83。右侧 MCU 从表格起始地址灌数。外观与实机不完全一致，完整行为以下载后屏端为准。帧格式见 串口指令。
