外观
数据录入
通过弹出数字键盘，让操作者向变量地址录入数值；可选自动通过 0x83 上传给 MCU。
用途
数据录入用于设定点、参数、阈值等需要现场改数的场景。通常与「数据变量」成对使用：一个负责显示，一个负责触摸录入。
典型用法
- 拖入「数据录入」，设置与显示控件一致的 变量存储地址 与 变量类型
- 配置整数/小数位数；需要时启用 范围限制 与上下限
- 指定键盘所在页面、键盘区域与显示位置、文本窗口位置
- 按需勾选 数据自动上传；下载后在屏上点选录入并验证 MCU 是否收到 0x83

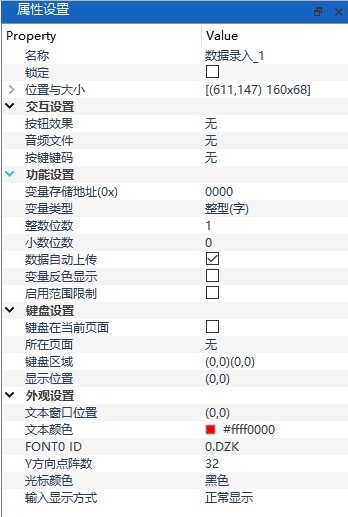

关键属性
| 属性 | 说明 |
|---|---|
| 变量存储地址(0x) | 存放录入结果；0x83 上传使用该地址 |
| 变量类型 | 决定字节长度与合法范围 |
| 整数位数 / 小数位数 | 录入显示格式；存储仍为整数 |
| 数据自动上传 | 录入完成后自动以 0x83 发给单片机 |
| 变量反色显示 | 多录入区并存时，高亮当前正在录入的项 |
| 启用范围限制 | 限制可录入区间；勾选后出现下限 / 上限 |
| 键盘在当前页面 | 勾选则本页弹出键盘；否则指定其它页面 |
| 所在页面 / 键盘区域 / 显示位置 | 弹出键盘的页面与几何区域 |
| 文本窗口位置 | 录入过程中的数值预览区（通常右对齐） |
| 输入显示方式 | 正常显示或密码显示 |
完整属性以 VGUS Next 属性面板为准。
注意事项
注意
- ⚠️ 勾选「数据自动上传」后，录入完成会自动通过 0x83 把结果发给 MCU
- ⚠️ 有小数位且启用范围限制时，实际允许范围可能按小数位缩放（与屏参相关）
- 💡 建议先配好键盘相关属性，再调文本窗口位置，便于预览中拖选
- ⚠️ 多录入区并存时，可用「变量反色显示」高亮当前录入项
交互示例
下面是浏览器里的示意：弹出数字键盘录入；确认后写变量，可 0x83 上报。外观与实机不完全一致，完整行为以下载后屏端为准。帧格式见 串口指令。
