动画图片 ​

动画图片

在指定区域内按页面编号范围循环切换整页（或画面）图片，适合开机动画、演示轮播等。窗口顶部 显示控件 里该按钮的名称是 动画页面，属性面板与本文使用的控件名称仍是 动画图片。

用途 ​

动画图片按 起始页面～终止页面 顺序循环切图，每帧停留时间由「显示时间设置」决定（单位 10 ms）。与动画图标不同，它切换的是工程中的页面/画面资源，而非 ICON 帧。

典型用法 ​

  1. 在工程中准备连续编号的动画页面（或画面）
  2. 拖入「动画图片」，设置显示区域
  3. 选择 起始页面位置 与 终止页面位置
  4. 设置 显示时间（单位 10 ms），下载到屏后自动按范围循环播放

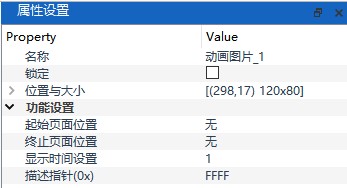

动画图片属性设置面板

关键属性 ​

属性说明
起始页面位置动画第一张页面/画面
终止页面位置动画最后一张页面/画面
显示时间设置每帧停留时间，单位 10 ms，范围约 0～255
名称控件标识
X / Y动画显示区域左上角
宽度 / 高度动画显示区域尺寸
锁定防止误拖动
描述指针(0x)默认 FFFF 关闭；启用后可动态改显示格式

完整属性以 VGUS Next 属性面板为准。

注意事项 ​

注意

  • ⚠️ 起始与终止之间的页面须连续、内容已按动画帧设计
  • ⚠️ 显示时间单位是 10 ms（例如 5 表示约 50 ms）
  • ⚠️ 本控件侧重页面级轮播；ICON 级小动画请用 动画图标
  • ⚠️ 窗口顶部入口名称是「动画页面」，与控件名「动画图片」指同一控件
  • 💡 描述指针 多数应用保持 FFFF 即可

交互示例 ​

下面是浏览器里的示意：按起始页～终止页循环切图，可改 显示时间（单位 10 ms）。这是页面级轮播，不是 ICON 帧，一般也没有变量地址。外观与实机不完全一致，完整行为以下载后屏端为准。帧格式见 串口指令。
