外观
弹出菜单
点击后弹出另一页面上的菜单区域；菜单内子按钮抬起后，其键值写入本控件的变量地址。
用途
用于上下文菜单、快捷操作面板等。菜单内容在独立页面上设计，弹出时只显示指定矩形区域。子按钮一般使用「按钮」或「按钮键值返回」；抬起后键值保存到弹出菜单的 变量存储地址，可再经 0x83 上报 MCU。
典型用法
- 新建菜单页面，在将要弹出的矩形区域内摆放子按钮，并为每个子按钮设置 键值
- 在主界面拖入「弹出菜单」，指定 所在页面、菜单区域（菜单页内左上角/右下角）与当前页的 显示位置
- 设置 变量存储地址 和 变量模式；需要回传时勾选 数据自动上传
- 下载后点击热区，确认弹出范围、子按钮命中区，以及变量地址 / 0x83 中的键值

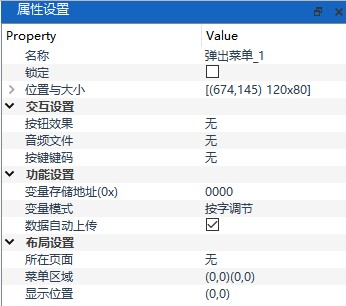

关键属性
| 属性 | 说明 |
|---|---|
| 变量存储地址(0x) | 存放子按钮键值，占 1 字；0x83 上传使用该地址 |
| 变量模式 | 按字调节 / 调节高字节 / 调节低字节 / 调节位；0x83 发出的也是调整后的键值 |
| 写入位 | 变量模式为「调节位」时，指定写入的二进制位；此时键值只能是 0 或 1 |
| 数据自动上传 | 子按钮抬起、键值写入后，经 0x83 上报 MCU |
| 所在页面 | 菜单窗口所在页 |
| 菜单区域 | 该页上菜单窗口的左上角与右下角，决定弹出内容范围 |
| 显示位置 | 菜单窗口在当前页上的左上角坐标 |
| 按键键码 | 外接键盘或寄存器触发（可选） |
| 按钮效果 / 音频文件 | 热区按下时的切图与伴音 |
完整属性以 VGUS Next 属性面板为准。
注意事项
注意
交互示例
下面是浏览器里的示意：点击热区弹出菜单，子按钮键值写入本控件地址。外观与实机不完全一致，完整行为以下载后屏端为准。帧格式见 串口指令。
